MSK-TE935-H20T 臥式動力電池針刺擠壓一體機

應用范圍：MSK-TE935-H20T臥式動力電池針刺擠壓一體機是一款可應用于電動汽車用動力蓄電池?cái)D壓測試和針刺測試工藝的設備。具備高達200KN壓力，由伺服電機系統驅動（1000mm行程），完成對電池?cái)D壓變形試驗，試驗樣品臺板可微調上、下升降，以獲得最佳的試驗位置，具有擠壓的試驗功效，并可根據設置的程序，分段提供不同的擠壓變形及持續時間。其在工作中可根據試驗?zāi)康倪x擇相應的程式，即可完成相應的測試過程，獲得相應的測試數據；并生成曲線圖和測試報表。

產品型號 ：MSK-TE935-H20T

上架時間：2019-04-23

安裝尺寸：本體 W2400mm*D1000mm*H1500mm，

操作臺 W1500mm*D700mm*H700mm

重量：約2T

版本號：V1.0

A^-A⁺

產品簡述產品詳情產品視頻留言咨詢

MSK-TE935-H20T臥式動力電池針刺擠壓一體機是一款可應用于電動汽車用動力蓄電池?cái)D壓測試和針刺測試工藝的設備。具備高達200KN壓力，由伺服電機系統驅動（1000mm行程），完成對電池?cái)D壓變形試驗，試驗樣品臺板可微調上、下升降，以獲得最佳的試驗位置，具有擠壓的試驗功效，并可根據設置的程序，分段提供不同的擠壓變形及持續時間。其在工作中可根據試驗?zāi)康倪x擇相應的程式，即可完成相應的測試過程，獲得相應的測試數據；并生成曲線圖和測試報表。

功能特點

適用于GB/T31485-2015標準，可進行動力電池電芯及模組的擠壓或針刺測試；
擠壓功能與針刺功能雙模式可自由切換，更換工作頭可輕松實現；
根據標準擠壓功能可實現壓力、變形量、電壓三個條件的任意設定；
針刺功能可以設定行程范圍內的針刺深度和保持時間；
電池夾具設計方便易用，可進行圓柱型、方形、軟包電池與電池組的裝夾和測試；
按照使用要求設計測試腔室照明裝置、強制排風、測試及補風口；
配置遠程控制電腦，安裝科晶公司訂制開發專用軟件，配有攝像監控系統；
選用優質電氣元件，設備運行穩定可靠；

技術參數
電源	電壓三相380VAC±10%，頻率50Hz，裝機功率11KW
使用環境	建議環境溫度25±3℃，濕度30~90RH(%)，無振動和電磁干擾
測試項目	擠壓測試、針刺測試
測試對象	圓柱型電芯及模組、軟包電芯及模組、方形電芯及模組
適用標準	GB/T31485-2015， GB/T 31467
設備構成	主體擠壓針刺工作部分和操作控制臺分體組成；由5米長的通訊電纜線連接；實現分體隔離操作，確保安全可靠
設備結構	臥式結構：擠壓針刺方向從右向左
擠壓壓力	Max. 200KN，精度好于±1%
驅動方式	伺服電機驅動

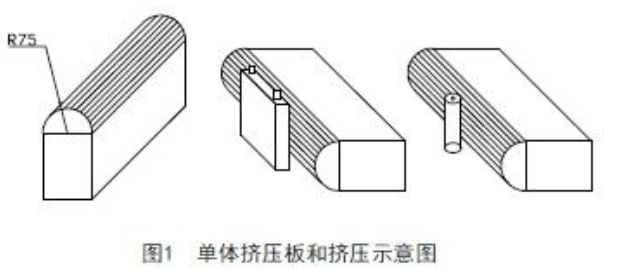

擠壓夾具	標配R75mm擠壓頭，可根據要求定制
鋼針尺寸	單針尺寸：Φ3、Φ6、Φ8* 5 pcs；三針尺寸：Φ3、Φ6、Φ8 * 5pcs，可根據要求定制
針刺時間	針刺到位保持，0~9999s可設定
擠壓速度	0.1-20mm /s，精度±1%
擠壓行程	≤500mm
電壓采集	4通道；量程：0~60V，0~100V,0-200V,0-300V,精度≤5MV，電壓采集頻率2000次/秒以上；生成報表數據:4-5次/S
溫度采集	4通道；量程：0~1350℃，精度：0.1℃，電壓采集頻率2000次/秒以上; 生成報表數據:4-5次/S
擠壓針刺行程	≤600mm；擠壓速度：0.1-10mm/S可任意設定; 針刺速度：10-40mm/S可任意設定
變形量	1-99%可任意設；位移：1-600mm可任意設定；位移精度：±1%
電池壓降	0-300V可任意設定
測試軟件	配備聯想電腦，配套專用數據采集及測試控制軟件
軟件功能	1、可設壓力截止條件，當電池外部殼體與擠壓夾具之間的壓力達到某一定值時，停止擠壓測試 2、可設形變量截止條件，按照預設工步當電池外部尺寸壓縮到一定量時，停止擠壓測試 3、可設電壓截止條件，當電池外部輸出電壓達到某一定值時，停止擠壓測試 4、可設多段編程測試，針刺和擠壓速度，針刺刺入深度，針刺保持時間等 5、可采集電池電壓、變形量、壓力、溫度、速度等參數同步輸出并記錄存儲數據，導出為EXCEL格式并生成曲線圖
選配功能	滅火器功能、高清監控功能
工作空間	L500mmW500mmH500mm
安裝尺寸	本體W2400mmD1000mmH1500mm，操作臺W1500mmD700mmH700mm
重量	約2T
