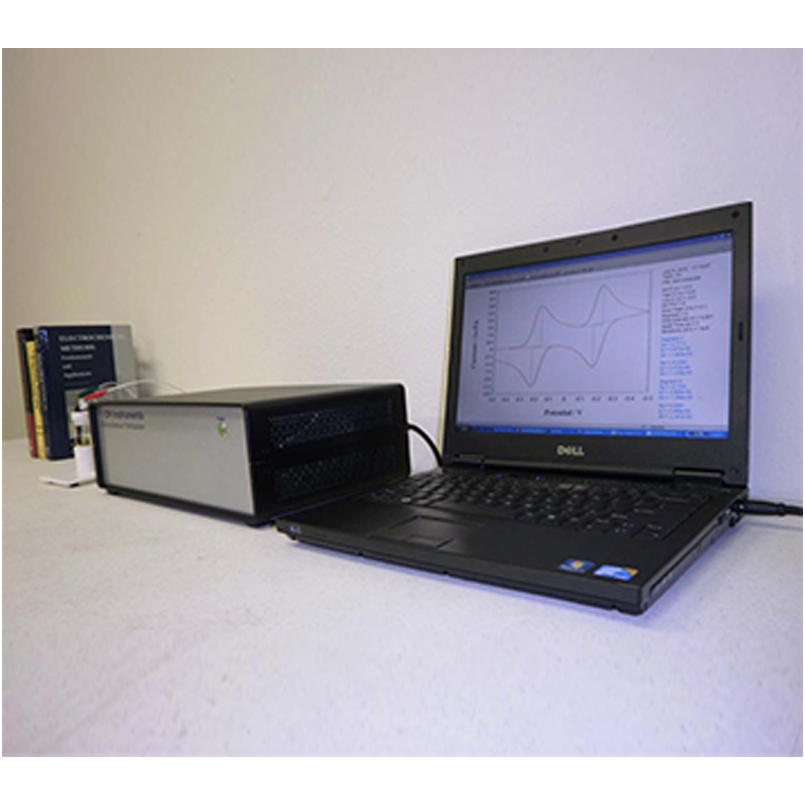

上海辰華CHI600E系列為通用電化學測量系統。下圖為儀器的硬件結構示意圖。儀器內含快速數字信號發生器，用于高頻交流阻抗測量的直接數字信號合成器，雙通道高速數據采集系統，電位電流信號濾波器，多級信號增益，iR降補償電路，以及恒電位儀／恒電流儀（660E）。電位范圍為±10V，電流范圍為±250mA。電流測量下限低于10pA?？芍苯佑糜诔㈦姌O上的穩態電流測量。如果與CHI200B微電流放大器及屏蔽箱連接，可測量1pA或更低的電流。如果與CHI680C大電流放大器連接，電流范圍可拓寬為±2A。CHI600E系列也是十分快速的儀器。信號發生器的更新速率為10MHz，數據采集采用兩個同步16位高分辨低噪聲的模數轉換器，雙通道同時采樣的最高速率為1MHz。雙通道同步電流電位采樣可加快阻抗測量的速度。某些實驗方法的時間尺度可達十個數量級，動態范圍極為寬廣。循環伏安法的掃描速度為1000V/s時，電位增量僅0.1mV，當掃描速度為5000V/s時，電位增量為1mV。又如交流阻抗的測量頻率可達1MHz，交流伏安法的頻率可達10KHz。儀器可工作于二，三，或四電極的方式。四電極可用于液/液界面電化學測量，對于大電流或低阻抗電解池（例如電池）也十分重要，可消除由于電纜和接觸電阻引起的測量誤差。儀器還有外部信號輸入通道，同步16位高分辨采樣的最高速率為1MHz。可在記錄電化學信號的同時記錄外部輸入的電壓信號，例如光譜信號等。這對光譜電化學等實驗極為方便。

       CHI600E系列硬件采用了高速的處理器，快速的放大器，快速的模數轉換器和數模轉換器。計時電量法加上了模擬積分器。一個16位高分辨高穩定的電流偏置電路以達到電流復零輸出，亦可用于提高交流測量的電流動態范圍。高分辨的模數轉換器具有更好的信噪比，也給出了靈敏度設置的更大動態范圍。

       CHI600E系列儀器的內部控制程序采用了FLASH存儲器。儀器軟件的更新不再需要通過郵寄并更換EPROM，而可以通過網絡進行傳送并通過程序命令寫入。這使得軟件更新更加快捷方便。

       CHI600E系列還允許升級為雙恒電位儀。新的設計通過增加一塊第二通道的電位控制，電流電壓轉換，多級增益和低通濾波器的電路板，便成了CHI700E系列的雙恒電位儀。

       CHI600E系列儀器集成了幾乎所有常用的電化學測量技術。為了滿足不同的應用需要以及經費條件，CHI600E系列分成多種型號。不同的型號具有不同的電化學測量技術和功能，但基本的硬件參數指標和軟件性能是相同的。CHI600E和CHI610E為基本型，分別用于機理研究和分析應用。它們也是十分優良的教學儀器。CHI602E和CHI604E可用于腐蝕研究。CHI620E和CHI630E為綜合電化學分析儀，而CHI650E和CHI660E為更先進的電化學工作站。

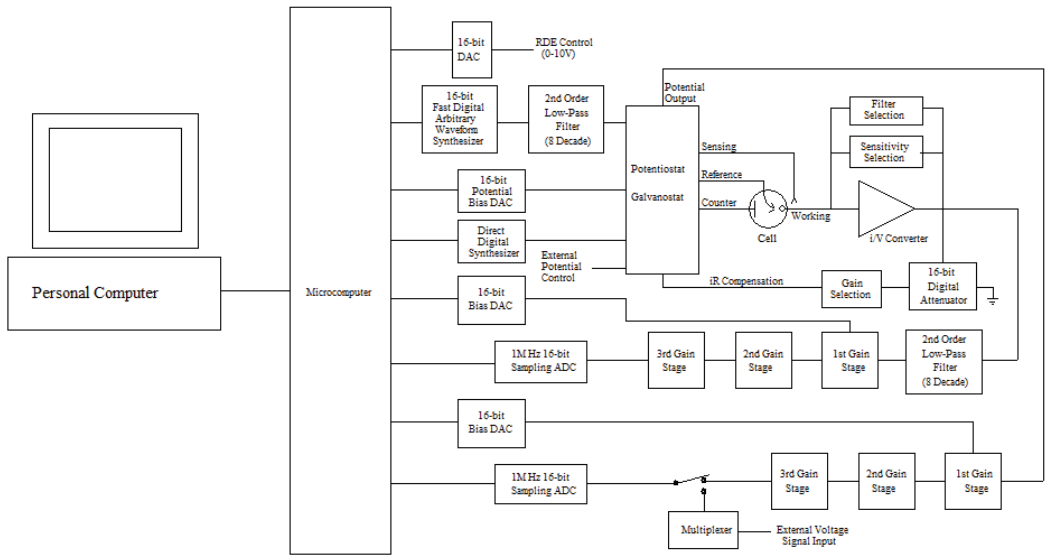

                                                               CHI600E系列電化學分析儀/工作站的框圖

硬件參數指標

恒電位儀

• 零阻電流計
• 2，3，4電極結構
• 浮動地線或?qū)嵉?
• 最大電位范圍：±10V
• 最大電流：±250mA連續,±350mA峰值
• 槽壓：±13V
• 恒電位儀上升時間：小于1μs,通常0.8μs
• 恒電位儀帶寬（-3分貝）：1MHz
• 所加電位范圍：±10mV, ±50mV, ±100mV, ±650mV,±3.276V, ±6.553V, ±10V
• 所加電位分辨：電位范圍的0.0015%
• 所加電位準確度：±1mV,±滿量程的0.01%
• 所加電位噪聲：<10μV均方根植
• 測量電流范圍：±10pA至±0.25A，12量程
• 測量電流分辨：電流量程的0.0015%，最低0.3fA
• 電流測量準確度：電流靈敏度大于等于1e-6A/V時為0.2%，其他量程1%
• 輸入偏置電流：<20pA

恒電流儀(CHI660E)

• 恒電流范圍：3nA–250mA
• 所加電流準確度：如果電流大于3e-7A時為0.2%，其他范圍為1%，±20pA
• 所加電流分辨率：電流范圍的0.03%
• 測量電流范圍：±0.025V,±0.1V,±0.25V,±1V,±2.5V,±10V
• 測量電位分辨率：測量范圍的0.0015%

電位計

• 參比電極輸入阻抗：1e12歐姆
• 參比電極輸入帶寬：10MHz
• 參比電極輸入偏置電流：<=10pA @ 25°C

波形發生和數據獲得系統

• 快速信號發生更新速率：10MHz，16位分辨
• 快速數據采集系統：16位分辨，雙通道同步采樣，采樣速率每秒1,000,000點
• 外部信號記錄通道最高采樣速率：1MHz

實驗參數

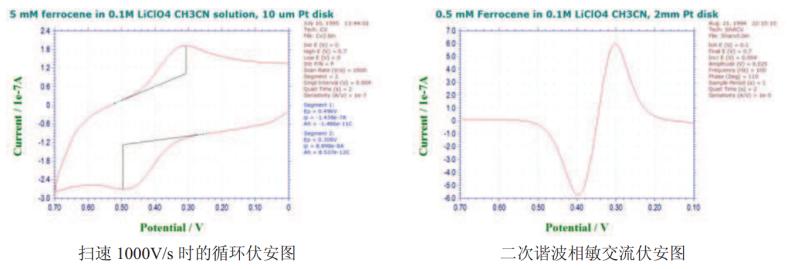

• CV和LSV掃描速度：0.000001V/s至10,000V/s
• 掃描時的電位增量：0.1mV（當掃速為1,000V/s時）
• CA和CC的脈沖寬度：0.0001至1000sec
• CA和CC的最小采樣間隔：1μs
• CC模擬積分器
• DPV和NPV的脈沖寬度：0.001至10sec
• SWV頻率：1至100kHz
• i-t的最小采樣間隔：1μs
• ACV頻率范圍：0.1至10kHz
• SHACV頻率范圍：0.1至5kHz
• FTACV頻率范圍：0.1至50Hz，可同時獲取基波，二次諧波，三次諧波，四次諧波，五次諧波，六次諧波的ACV數據

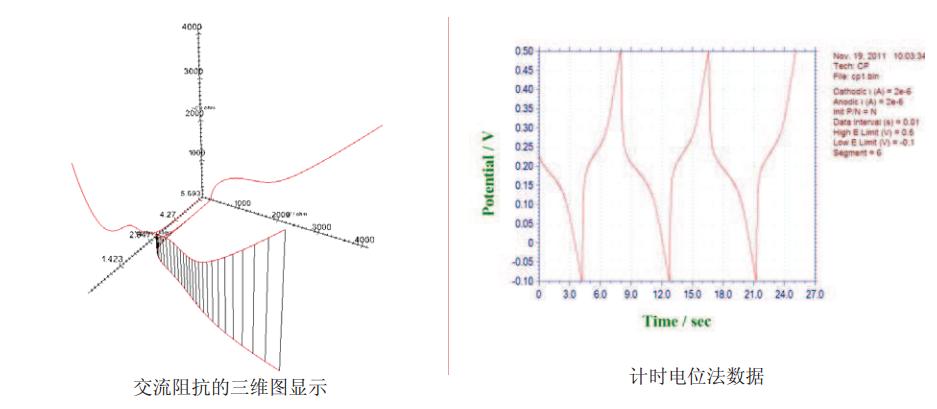

• 交流阻抗：0.00001至1MHz
• 交流阻抗波形幅度：0.00001V至0.7V均方根值

其他特點

• 自動或手動iR降補償
• 電流測量偏置：滿量程，16位分辨，0.003%準確度
• 電位測量偏置：±10V，16位分辨，0.003%準確度
• 外部電位輸入
• 電位和電流的模擬輸出
• 可控電位濾波器的截止頻率:1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz,0.15Hz
• 可控信號濾波器的截止頻率：1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz,0.15Hz
• 旋轉電極控制電壓輸出（CHI630E以上型號）：0-10V對用于0-10000rpm的轉速，16位分辨，0.003%準確度，需要某些旋轉電極裝置才能工作
• 通過宏命令可以控制數字輸入輸出線
• 內閃存儲器可迅速更新程序
• 串行口或USB口數據通訊
• 電解池控制：通氮，攪拌，敲擊（需要特殊電解池系統）
• CV數字模擬器和擬合器。用戶定義反應機理（CHI630E以上）或預定義反應機理（其他型號）
• 交流阻抗模擬器和擬合器（具有交流阻抗測量功能的型號）
• 最大數據長度：256K-16384K可選
• 儀器尺寸：37 cm (寬) ×23 cm (深) ×12 cm (高)

附件

• 電極線
• USB通訊線
• 電源線
•

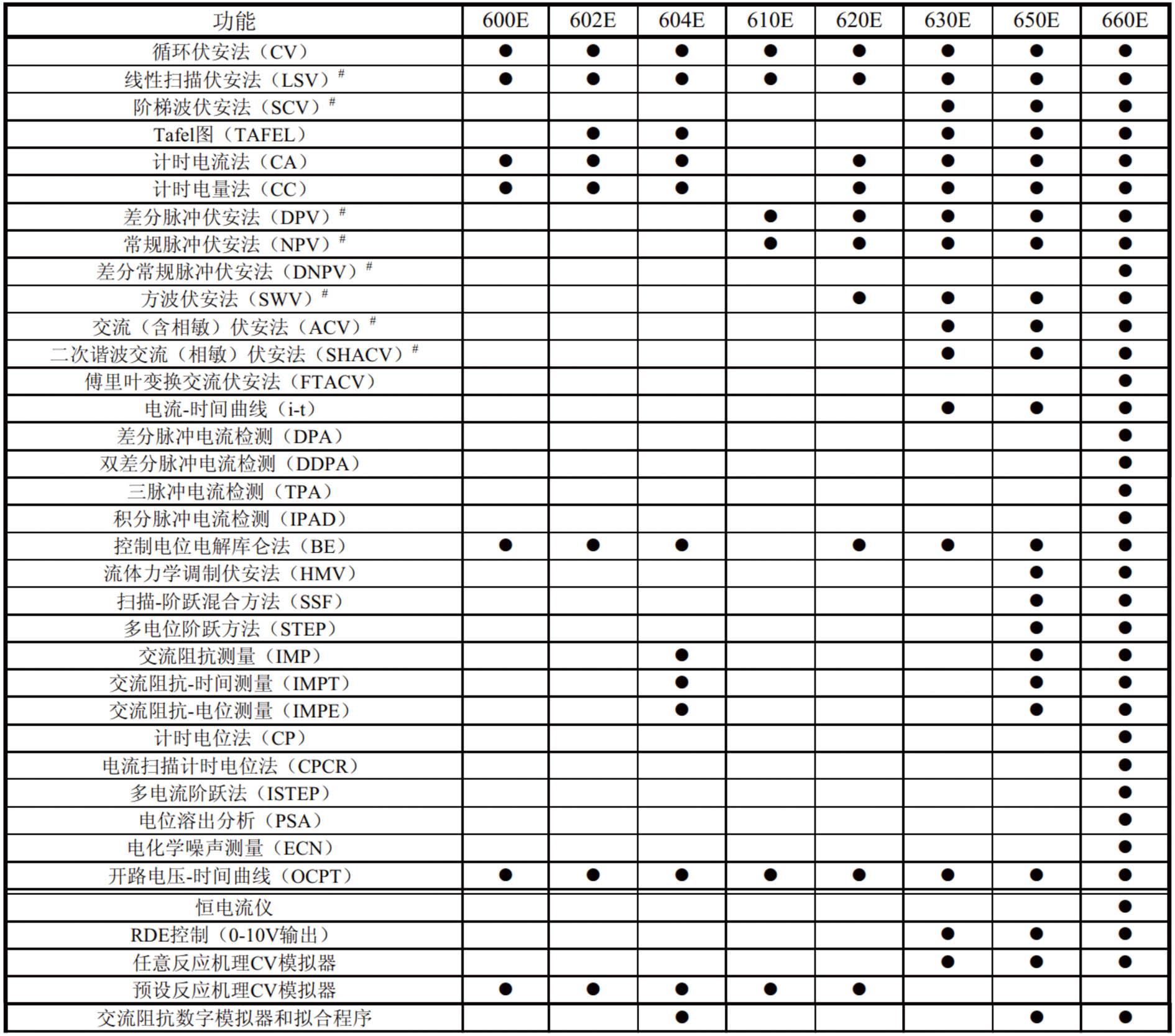

CHI600E系列儀器不同型號的比較

•
• 注：#：包括相應的極譜法和溶出伏安法。用于極譜法時需要特殊的靜汞電極或敲擊器。

       *：價格不包括計算機。儀器的保修期為一年。

•
