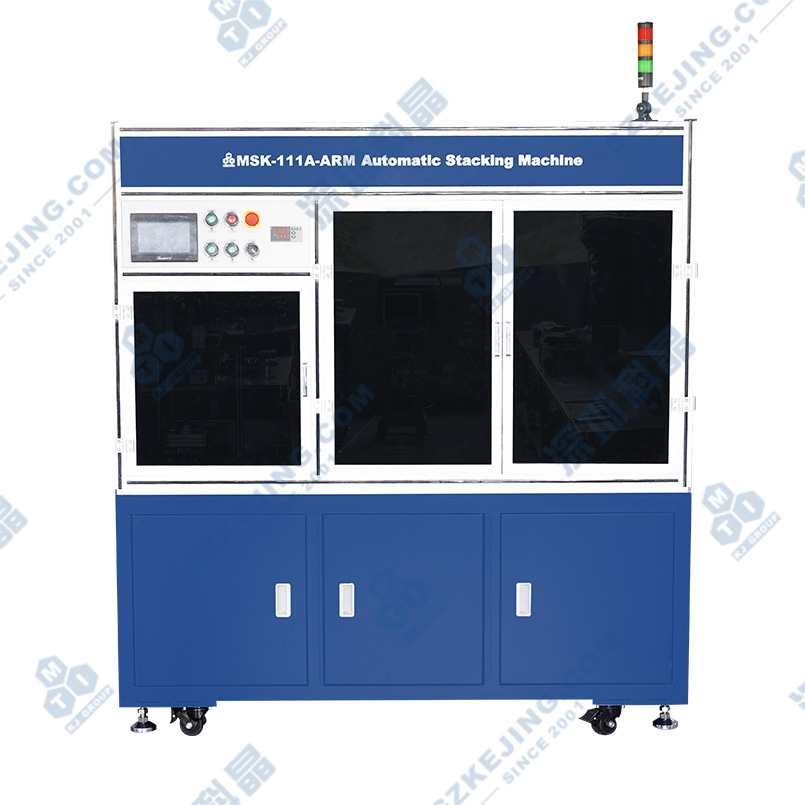

MSK-111A-ARM 自動疊片機

應用范圍：MSK-111A-ARM自動疊片機是一款可應用于鋰離子電池極片疊片工藝的設備。該設備落地框架式結構設計，卷料隔離膜自動恒張力控制，電機驅動隔膜左右移動實現Z字形疊片。該設備實現人工裝片、自動極片定位、自動疊片、隔膜自動糾偏、自動貼膠，具有疊片效率高、精度高的特點。

產品型號：MSK-111A-ARM

設備尺寸：L1750*W1050*H1900(mm)

設備重量：約800Kg

上架時間：2022-11-21

版本號：V1.1

A^-A⁺

產品簡述產品詳情產品視頻留言咨詢

MSK-111A-ARM自動疊片機是一款可應用于鋰離子電池極片疊片工藝的設備。該設備落地框架式結構設計，卷料隔離膜自動恒張力控制，電機驅動隔膜左右移動實現Z字形疊片。該設備實現人工裝片、自動極片定位、自動疊片、隔膜自動糾偏、自動貼膠，具有疊片效率高、精度高的特點。

功能特點

五重防重片裝置,最大化減少重片概率；
疊臺氣缸精密調壓，保障疊片過程中壓爪壓力恒定；
正負極片壓爪分開設計，避免正負材料互混；
壓爪在完成每次疊片后有自動卸壓功能，保證極片目測無壓痕；
隔膜主動恒張力放卷,帶糾偏裝置，隔膜位置自動矯正；
正、負極片搬運機構獨立布置，可分別調節，采用柔軟吸嘴和塑料導柱，不產生金屬屑；
設有正、負極片定位裝置，定位底板可按極片大小定做相應的規格件，定位側板可調；
隔膜可自動裁斷，采用電阻發熱管加鋸齒切刀裁斷，斷面平整不拉絲；
設備具有自動貼膠功能，完成貼膠后電芯自動堆垛，自動化程度較高；
獨立真空發生器，無需外接真空源；
程序?qū)懹邪踩Ｗo(hù)、動作互鎖、準確的報警以及操作提示；
PLC控制，HMI操作，方便易用。

技術參數
電源	單相AC220V±10%，頻率50Hz，功率5KW
氣源	0.5-0.8MPa壓縮空氣
真空源	壓力好于-50Kpa（設備自帶真空發生器）
疊片類型	Z字形疊片
導輥幅寬	190mm
基材幅寬	Max.164mm
隔膜卷芯	3英寸
隔膜卷徑	Max.φ400mm
膠帶卷芯	φ72mm
膠帶卷徑	Max.φ150mm
膠帶幅寬	10mm
切刀	長170mm，加熱溫度 Max.220℃
單片效率	約3.0S/片
疊片尺寸	長50～160mm，寬40～100mm（極耳方向），厚 Max.20mm（不含極耳）可根據客戶提供尺寸定制模具
參考電芯	正極：L56mm x W43mm，負極： L58mm x W45mm（不含極耳）此尺寸為標配模具，其他尺寸需定制
電芯緩存	Max.120mm
外形尺寸	L1750W1050H1900(mm)
設備重量	約800Kg
