● 專為高通量電弧熔煉設計，一次可熔煉32個樣品（小于10g），熔煉溫度可達3000℃
● 手套箱系統保證熔煉過程的H2O和O2含量＜1ppm
● 水冷銅坩堝以及配套的坩堝網格罩、真空除塵裝置（可選）可保證熔煉過程中無交叉污染
● 4mm直徑的水冷鎢電極安裝在X-Y-Z運動機構上（電極尺寸可定制）
● 對于較大樣品，可編程控制鎢電極的攪拌運動，以達到均勻熔煉的效果
● 可手動電弧熔煉

● 32工位高通量電弧熔煉系統包含：
● 循環手套箱，保證水氧含量小于1ppm
● 2個16工位的水冷銅坩堝
● 水冷鎢電極固定在X-Y-Z運動機構上
● 手動的電弧熔煉槍，帶有KF40饋通，可與手套箱連接
● 16 L / min循環水冷機

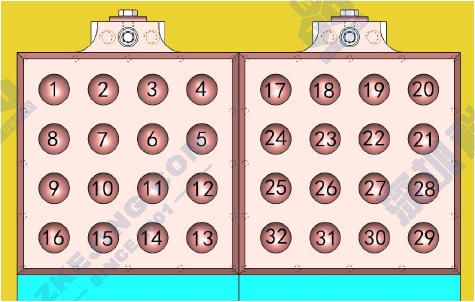

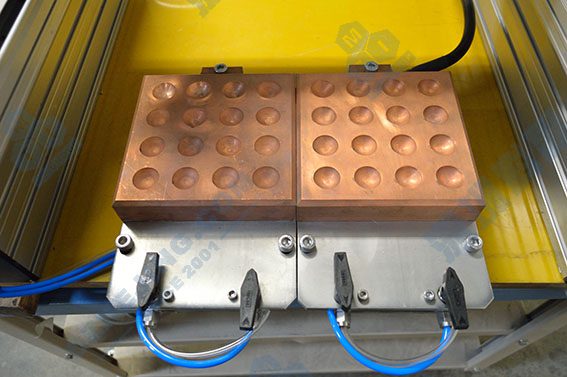

● 在32工位水冷銅坩堝中進行金屬熔煉，銅坩堝尺寸為：φ25mm*8mm，可一次性熔煉32個金屬樣品，并且保證熔煉過程樣品無交叉污染（圖1和圖2）（銅坩堝工位數可依客戶需求定制）

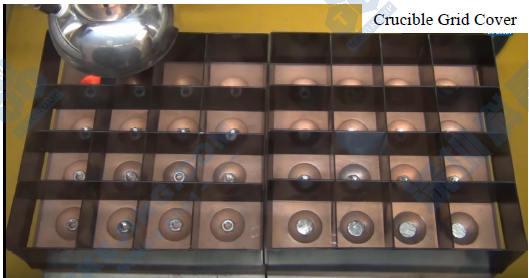

● 不銹鋼坩堝網格罩可以避免樣品的交叉污染（圖3和圖4）

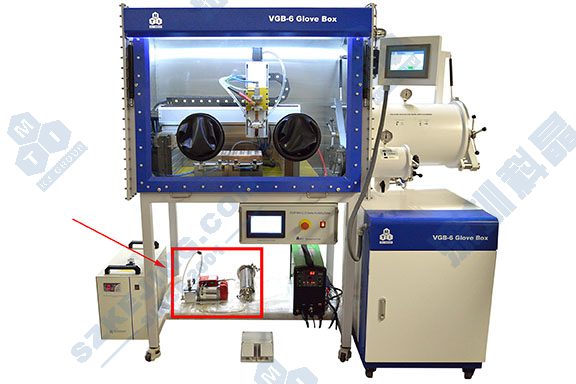

● 可選真空除塵裝置進一步的避免交叉污染（圖5）

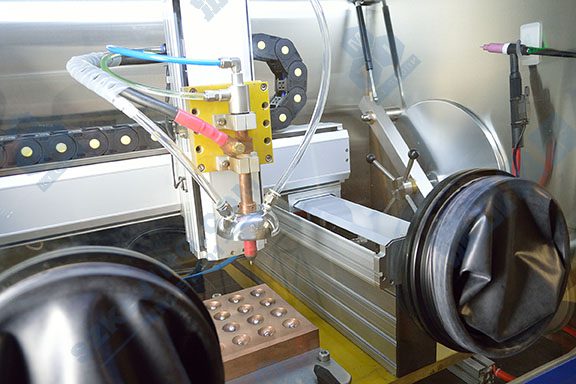

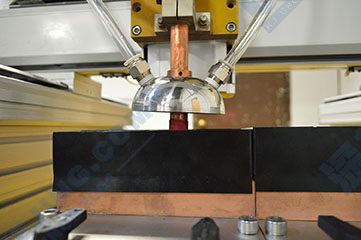

● 4mm直徑的水冷鎢電極安裝在X-Y-Z運動機構上（電極尺寸可定制）

            圖1                               圖2                             圖3

             圖4                              圖5                               圖6                              圖7

● 水冷鎢電極固定在X-Y-Z運動機構上，X-Y-Z軸位置控制器采用觸摸屏控制。程序設定并啟動后，控制器可以按程序?qū)㈡u電極移動到每一個水冷坩堝上面進行熔煉。
● 鎢電極的X-Y-Z方向以及循環運動由幾個步進電機來控制，從而達到最佳的熔煉效果
● 鎢電極的運動方式如左圖所示
● 對于較大樣品，可編程控制鎢電極的攪拌運動，以達到均勻熔煉的效果
● 每個工位的熔煉過程包含電極定位熔煉以及電極攪拌熔煉兩個步驟（攪拌直徑1-10mm可調）
● X，Y，Z運動速度：≤800mm/min
● 如客戶需要，銅坩堝也可定制為可移動式

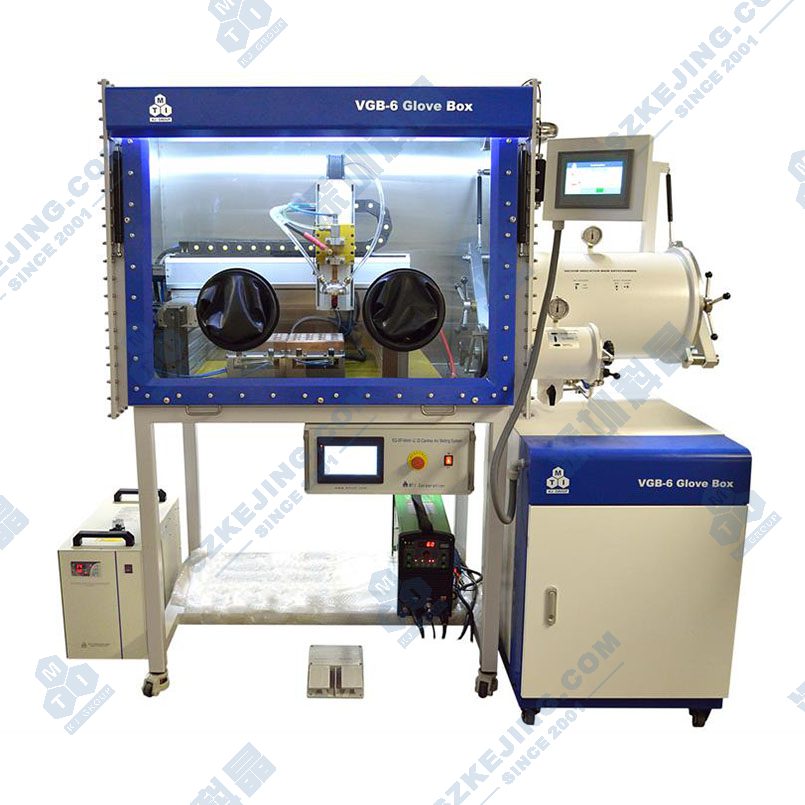

● 手套箱：VGB-6（圖1）
● 工作環境：干燥環境下切具備良好的通風,15 ~ 25℃
● 工作電壓：220 v,50/60 Hz,單相
● 最大功率：1.5KW
● 殼體材質：304不銹鋼
● 手套箱尺寸：1200 mm x 740 mm x 740 mm(LxWxH)
● 設計有兩個前級室
● 大前級室尺寸：Φ360mm x 600mmL
● 小前級室尺寸：Φ150 mm x 300mm(L)
● 前窗設計為開啟式，以便放入各種儀器
● 進氣和出氣端都安裝有過濾器，過濾精度為：0.3μm
● 標配2只6英寸丁基橡膠手套

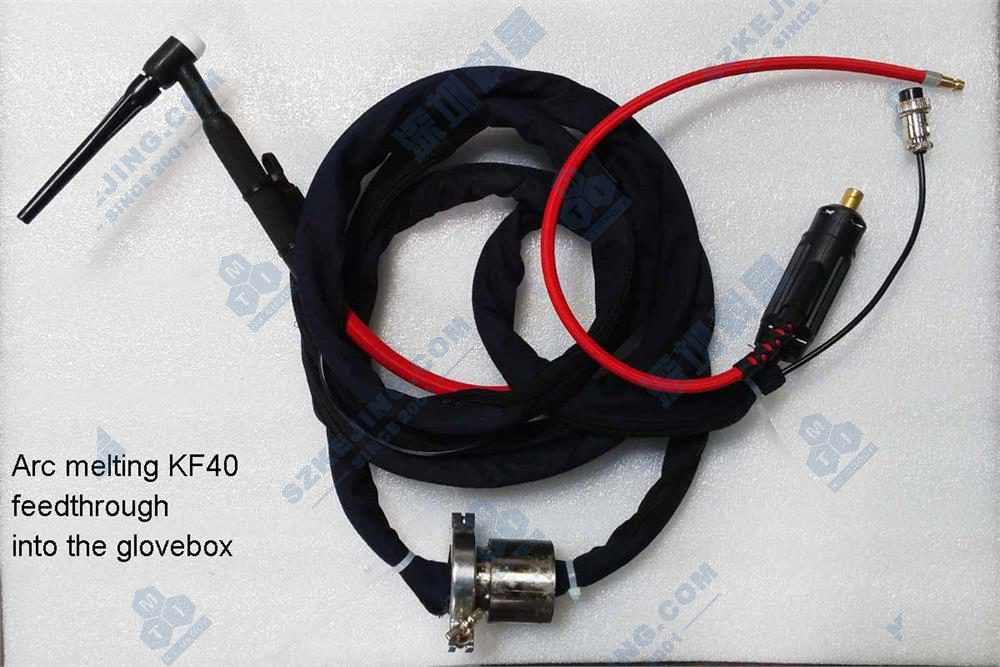

● 手動鎢電極電源線通過KF40饋通引入手套箱中（圖2和圖3）

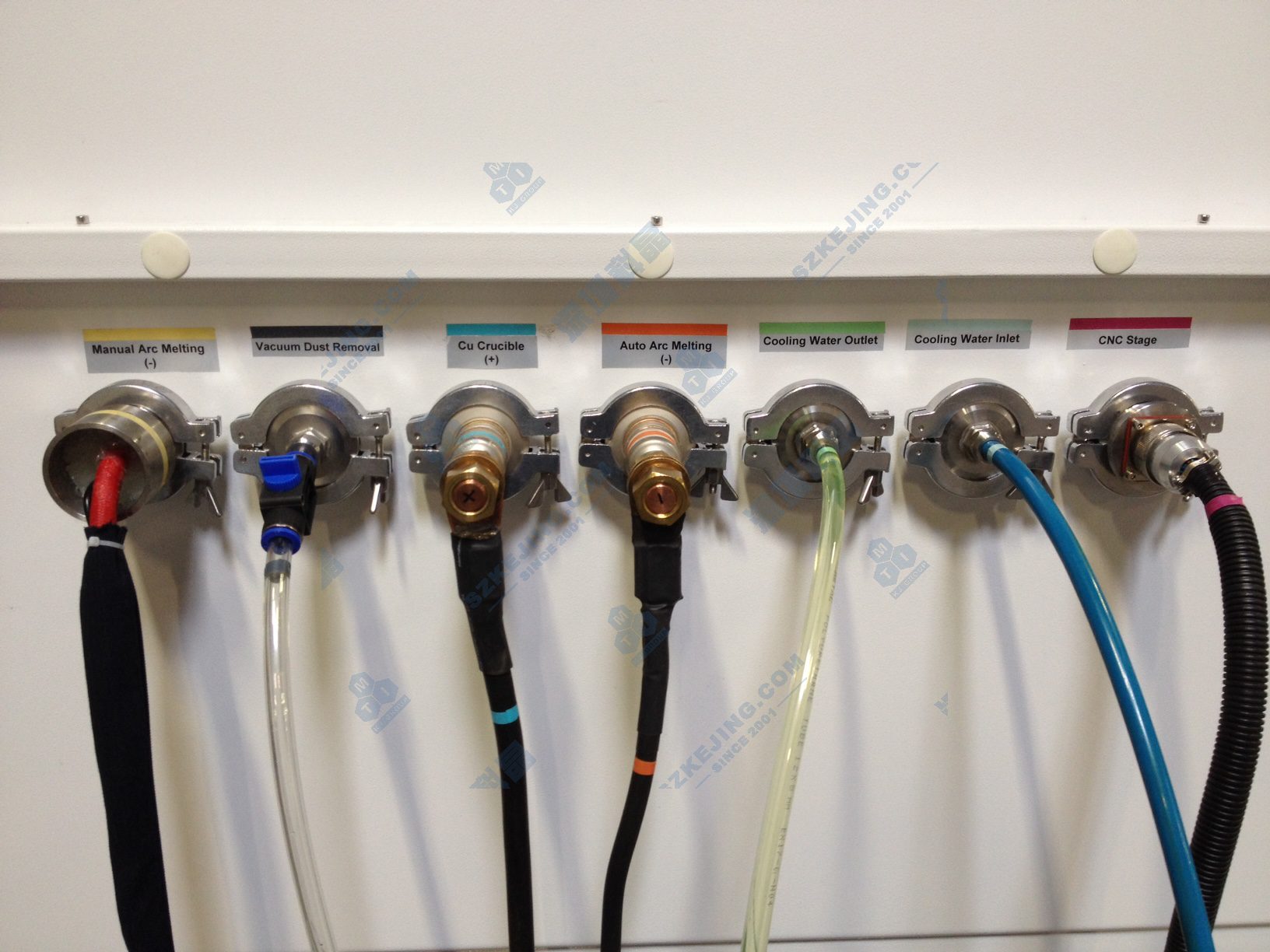

● 手套箱標配水氧循環系統以及所有電弧熔煉系統所需饋通：X-Y-Z運動機構電源線、冷卻水進出水管、自動電弧熔煉電源線、手持式電弧熔煉電源線以及真空除塵裝置電源線等（圖4）

               圖1                            圖2                        圖3                       圖4

● 輸入電壓: 單相AC 220V. 50/ 60Hz
● 輸入功率: 6.3KW,最大輸入電流 34A
● 輸出：10 - 190A （可調）
● 可選: 最大電流輸出達到300A

● 氣體凈化系統可以將手套箱中的水氧含量降到1PPM以下
● 露點儀（0-999ppm)安裝于手套箱的內部，其精確度為+/- 0.1 ppm
● 大量的水分干燥劑安裝在循環系統內部，最多可以吸收1.5kg的水分
● 循環系統內安裝有加熱模塊，可對脫水劑和脫氧劑進行再生
● 自動壓力控制系統，可保持手套箱內的氣壓恒定
● 循環系統所有的操作，僅僅通過一6"彩色PLC觸摸屏來控制
● 觸摸屏控制面板可以移動，客戶可根據個人需求將控制面板放在較合適的位置進行操作

● 電弧熔煉電極，銅坩堝都需要通入冷卻水，系統所配水冷機的流速為16L/min
● 金屬熔煉過程中需要高純Ar氣（5N）（標配中不包含）
● 循環系統再生需要5%H2+95%Ar氣體（標配中不包含）

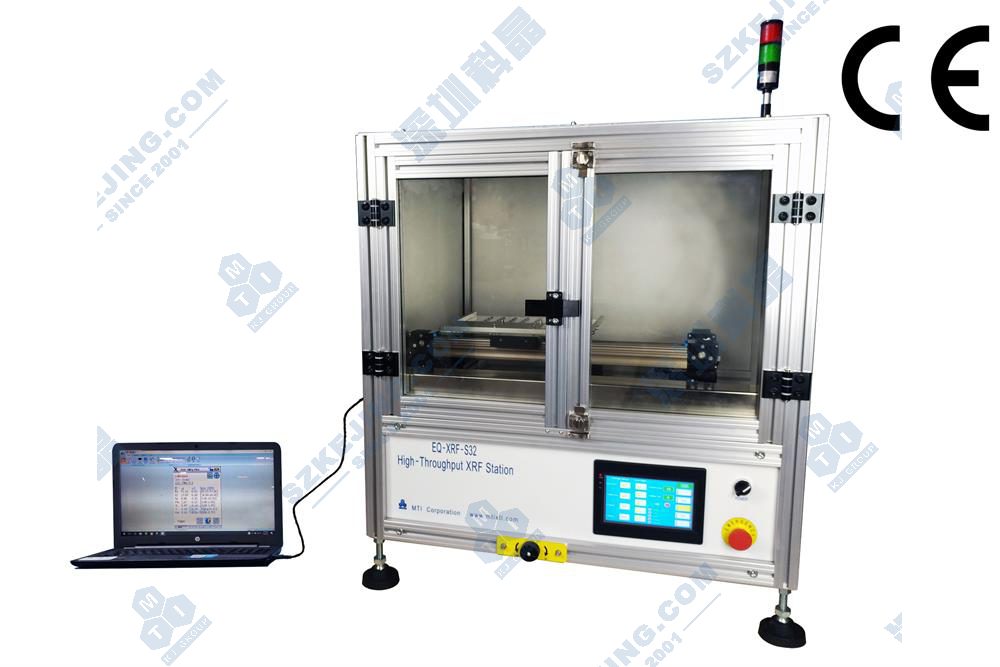

● 可搭配本公司XRF-S32高通量XRF檢測儀來進行合金成分含量分析
● XRF-S32高通量XRF檢測儀包含32工位樣品臺，可一次性承載32個不同的金屬及合金樣品，自動方便的檢測出每個樣品所含的元素（Ne到Pu）以及元素含量

2300mm x 1230mm x 1880mm (LxWxH)

200kg

● 定期對循環系統進行再生達到最佳凈化效果
● 氧傳感器為消耗品，使用期限大約為1年，可在本公司訂購氧傳感器等配件
● 手套箱中不可通入腐蝕性氣體，以免損壞水氧傳感器
● 電弧熔煉過程中，禁止將鎢電極與樣品或銅坩堝直接接觸且需將手套遠離電弧熔煉區域。待樣品完全冷卻后，建議使用鑷子來移動樣品
● 不可在銅坩堝范圍外使用電弧槍，以免損壞手套箱
● 金屬熔煉時，請勿直視，請帶護目鏡觀察
● 手持電弧槍熔煉時，電流需＜80A，以免電弧槍過熱

CE認證
