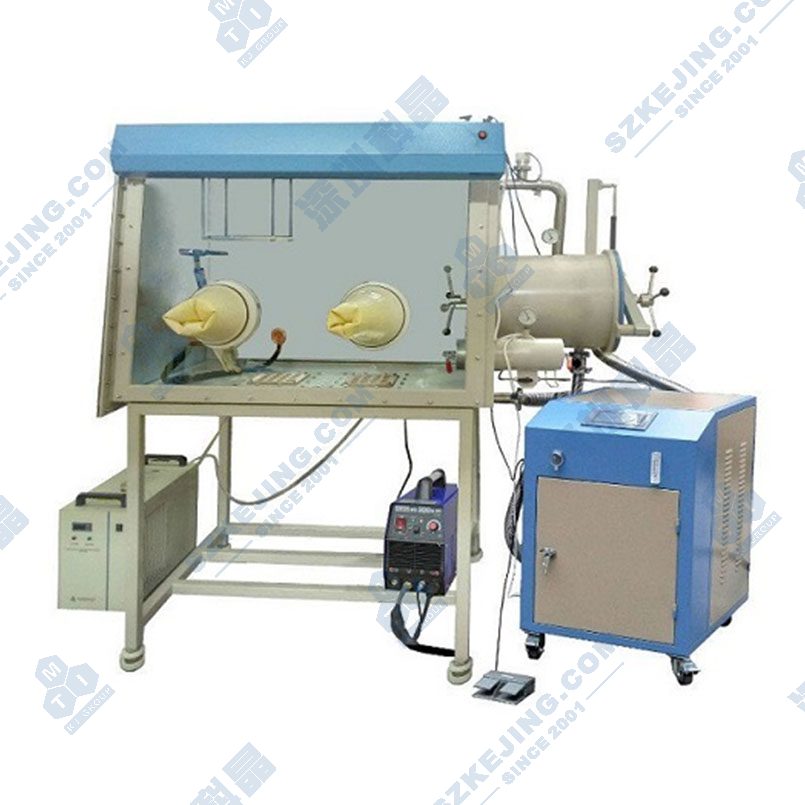

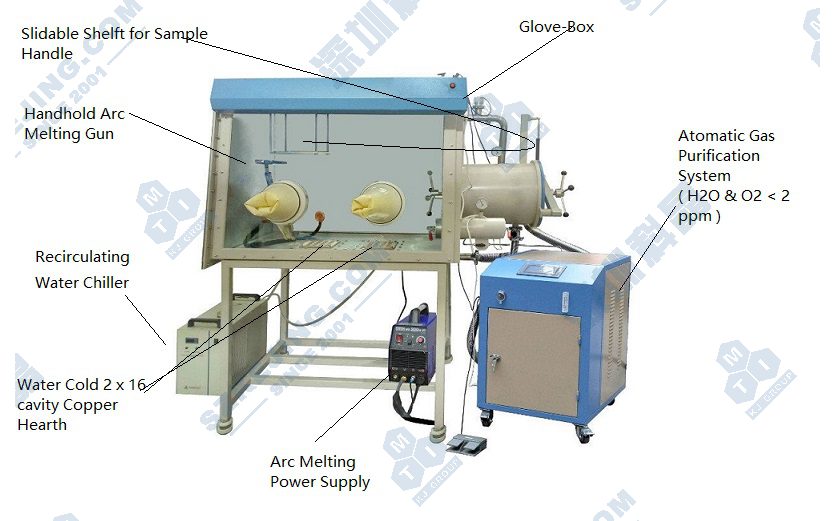

此系統由以下幾個部分組成：
● 循環手套箱（氧和水含量< 2 ppm）
● 兩個16工位的水冷銅坩堝（32工位）嵌入在手套箱底部。
● 200A DC電源
● 電弧熔煉槍，帶有KF40接口，可與手套箱連接
● 16L/min的循環水冷機

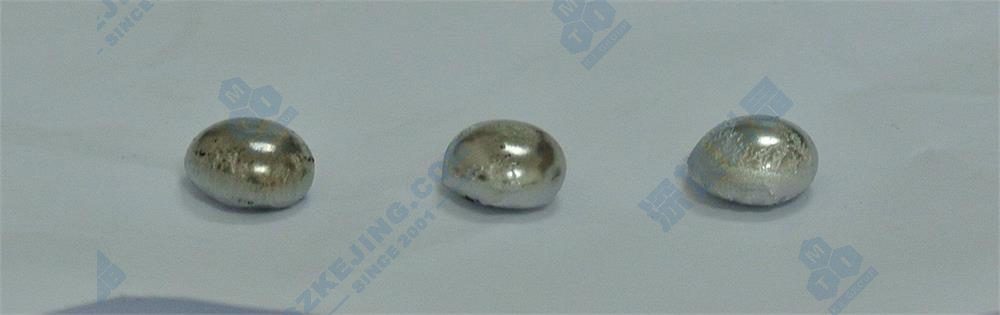

● 金屬樣品在銅坩堝，通過氬弧腔進行熔煉，其最高熔煉溫度可以達到3000℃。銅坩堝共有32個工位（每個工位直徑Φ25mm），每個樣品不會交叉污染（坩堝工位可根據客戶的要求而定）
● 銅坩堝的尺寸可通過手套箱的過渡倉，所以方便于更換
● 配有不銹鋼擋板，防止樣品交叉污染
● 配有電弧槍，槍頭為直徑4mm的鎢電極

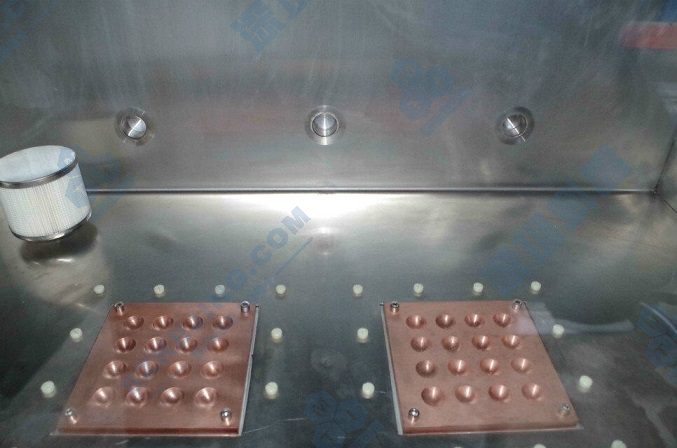

● 水冷銅坩堝鑲嵌在手套箱的底部

● 殼體材料：304不銹鋼
● 手套箱尺寸: 1230 mm(L) x 740mm(W) x 900mm(H)
● 手套箱和支撐架總高度:  1860 mm
● 手套箱可承受最大氣壓: 810 Torr
● 過渡倉尺寸: 360mm(ID) x 435mm(L)
● 過渡倉最大真空度: 0.05 Torr
● 配有直徑為203mm的橡膠手套
● 一個可滑動的樣品架安裝在手套箱內
● 手套箱外安裝有LED燈
● 手套箱前面板可設計為開啟式（根據客戶要求）

● 自動水凈化系統可以將手套箱中的水份降到2ppm以下
● 露點儀（0-999ppm)安裝于手套箱的內部，其精確度為+/- 0.1 ppm
● 大量的水分干燥劑安裝在循環系統內部，最多可以吸收1.5kg的水分
● 自動除氧功能，手套箱內氧含量可以達到2ppm
● 循環系統內安裝有加熱模塊，可對脫水劑和脫氧劑進行再生
● 自動壓力控制系統，可保持手套箱內的氣壓恒定
● 循環系統所用的操作，僅僅通過一6"彩色PLC觸摸屏來控制
● 觸摸屏控制面板可以移動，客戶可根據個人需求將控制面板放在較合適的位置進行操作

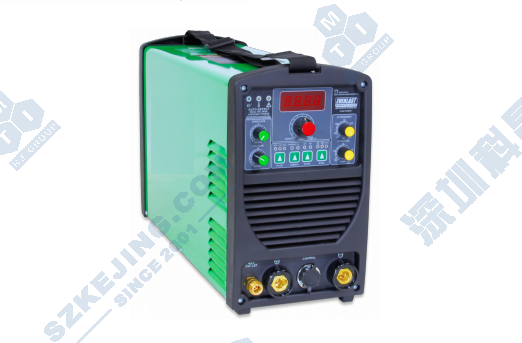

● 輸入電壓: 單相AC 220V+/- 15% . 50/ 60Hz
● 可選購，三相 AC 380V 50Hz
● 輸入功率: 6.3KW,最大輸入電流 30A
● 輸出： DC56V (OVC), 10 - 190A （可調）
● 可選: 最大電流輸出達到300A

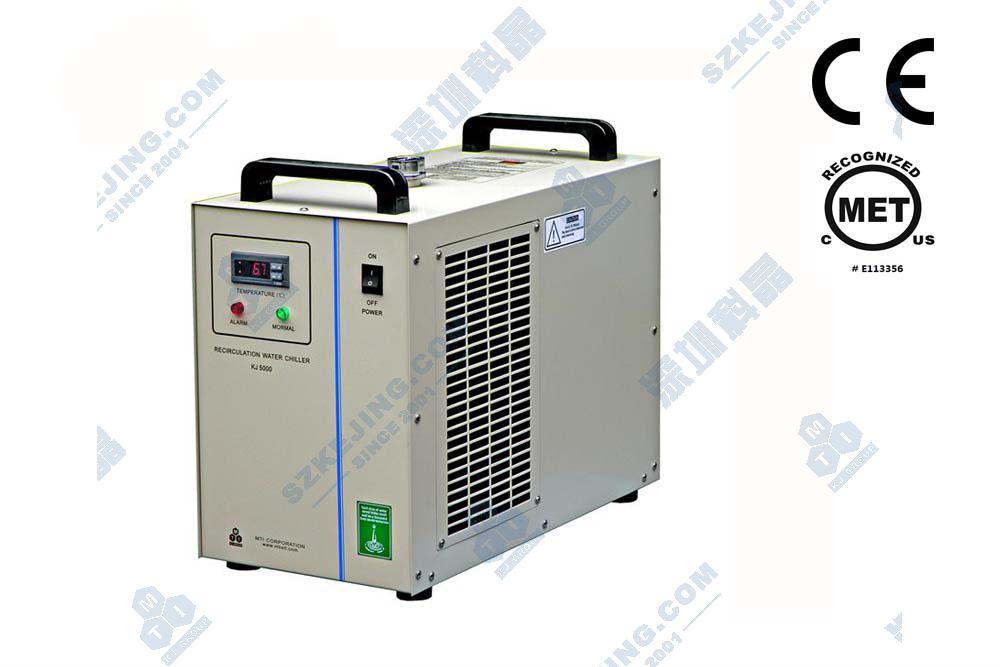

電弧熔煉槍頭，銅坩堝都需要通入冷卻水，系統所配水冷機的流速為16L/min

200 kg
