● 可制備多種薄膜，應用廣泛
● 體積小，操作簡便
● 真空腔室、真空泵組整機模塊化設計 ，控制電源為分體式設計，可根據用戶實際需要調整購買需求。
● 可根據用戶實際需要選擇電源，可以一個電源控制多個靶槍，也可多個電源單一控制靶槍，購買前請聯系我公司銷售。

● 儀器中安裝有2個2英寸磁控濺射頭，而且都帶有水冷夾層（圖一）
● 一個濺射頭與射頻電源相連接，主要是濺射絕緣性靶材
● 另一個濺射頭與直流電源相連接，主要濺射導電性靶材
● 靶材尺寸要求：直徑為50mm,厚度0.1-5mm（因靶材材質不同厚度有所不同）

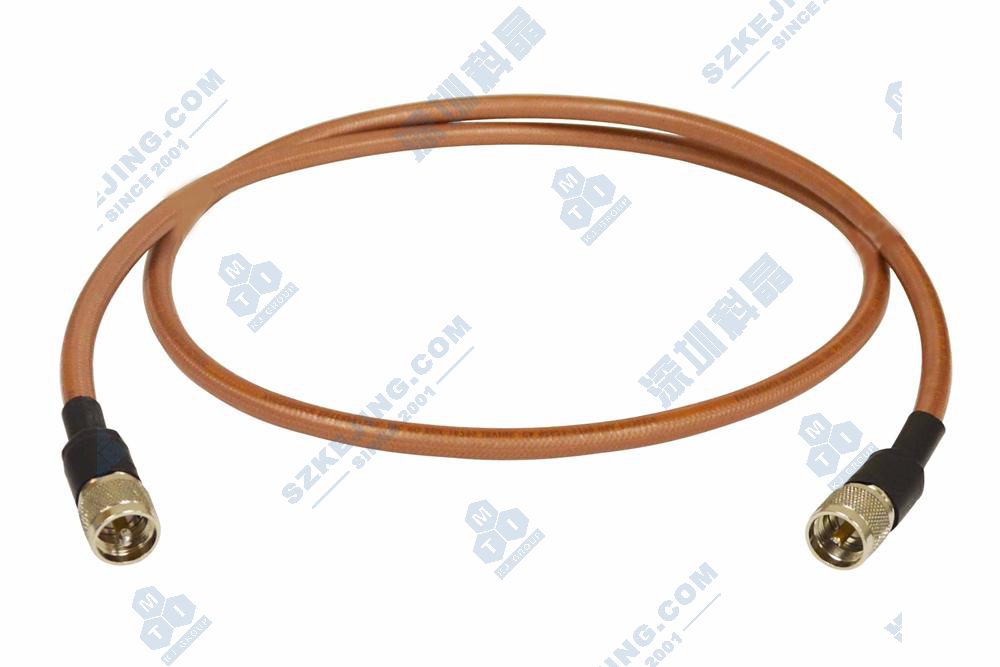

● 可以單獨訂購RF連接線作為備用（圖二）

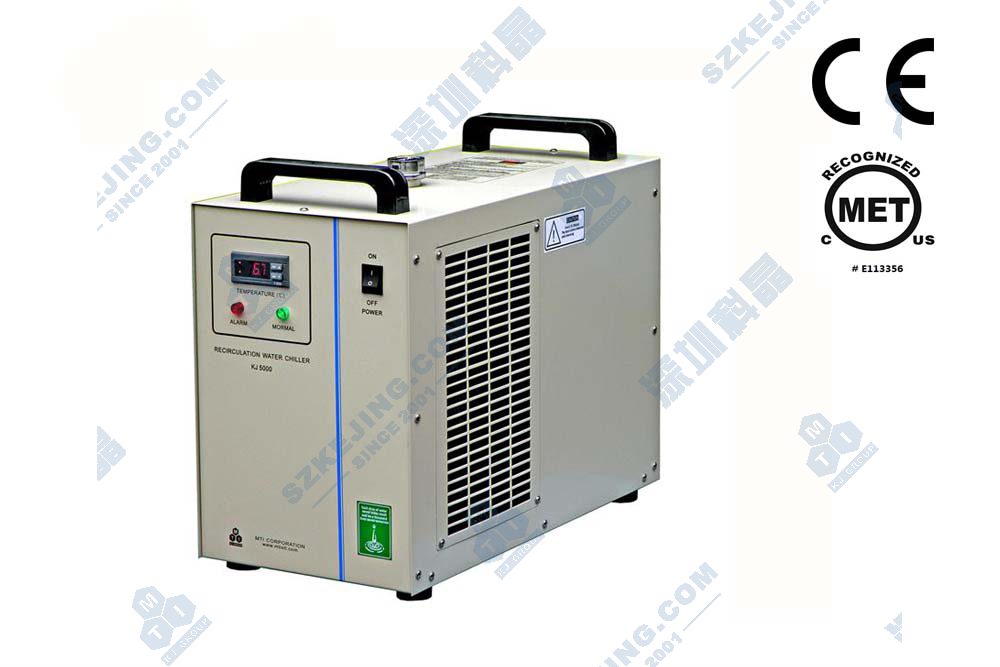

● 設備包含一臺水冷機，用于靶頭冷卻（圖三）

               圖1                          圖2                             圖3

● 載樣臺尺寸：φ140mm（最大可放置4"的基底）
● 載樣臺可以旋轉，其速度為：1 - 20 rpm （可調）
● 載樣臺最高可加熱溫度為500℃

此設備安裝有三個濺射電源，根據客戶需求可選（以下兩款射頻電源可任意組合使用）

● 真空腔體：φ300 mm  x 300 mm H，采用不銹鋼制作

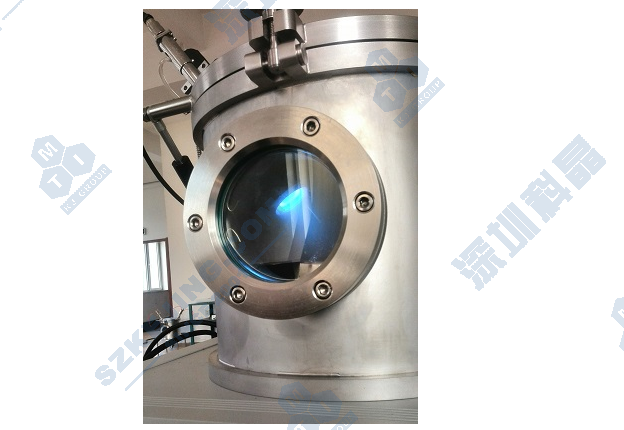

● 觀察窗口：φ100 mm
● 腔體打開方式采用上頂開，使得換靶更加容易

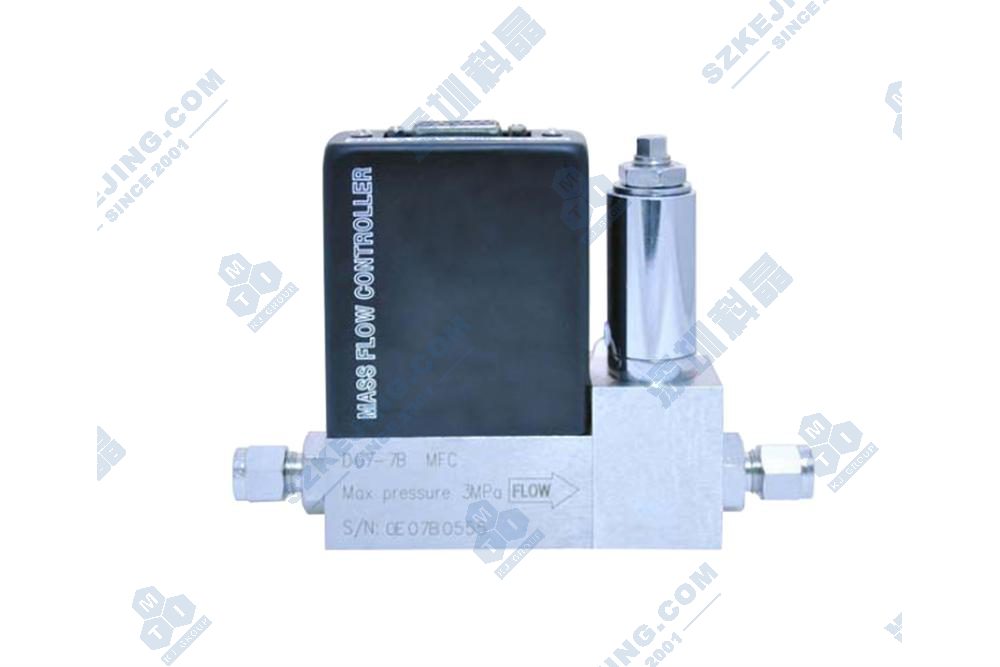

● 儀器內部安裝有2個質量流量計，量程為：0-100sccm
● 氣體流量設置可以在6英寸的觸摸屏上進行操作
● 此系統運行需要Ar氣，并且氣瓶上安裝有減壓閥（設備中不包含）

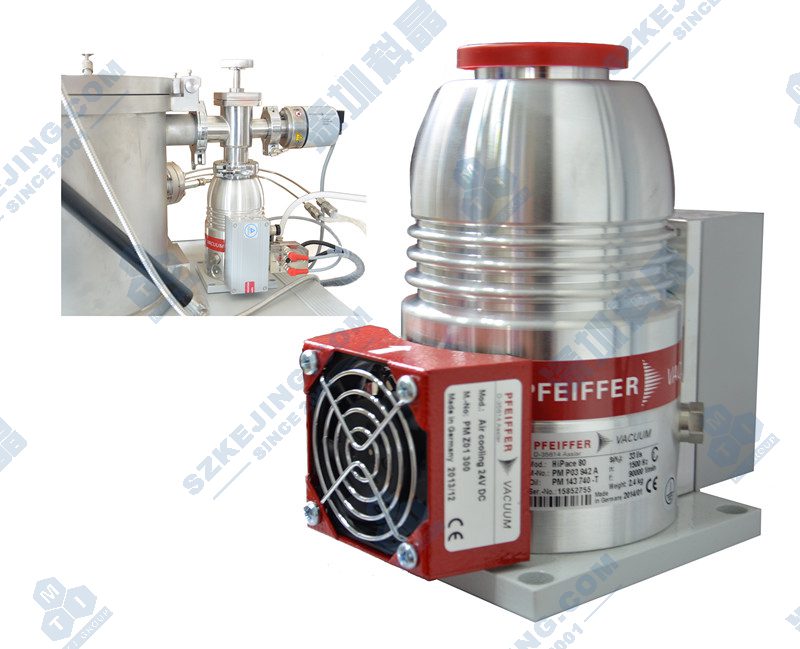

● 配有一套GZK-103D分子泵系統（德國制作）
● 標準5E-5mbar 極限7.4E-6mbar（僅供參考，詳情請點擊）

● 一個精密的石英振動薄膜測厚儀安裝在儀器上，可實時監測薄膜的厚度，分辨率為0.10 ?
● LED顯示屏顯示，同時也輸入所制作薄膜的相關數據

L 1300mm× W 660mm× H 1200mm

● 此設備為DIY設備，參數變化較大購買前請務必電話仔細溝通
● 為了得到較好的薄膜質量，必須通入高純氣體（建議> 5N）
● 在濺射鍍膜前，確保濺射頭、靶材、基片和樣品臺的潔凈
● 要達到薄膜與基底良好結合，請?jiān)跒R射前清潔基材表面
● 超聲波清洗（詳細參數點擊下面圖片）：（1）丙酮超聲（2）異丙醇超聲-去除油脂（3）吹氮?dú)飧稍铮?）真空烘箱除去水分。
● 等離子清洗（詳細參數點擊下面圖片）：可表面粗糙化，可激活表面化學鍵，可祛除額外的污染物。
● 制造一個薄的緩沖層（5納米左右）：如Gr，Ti，Mo，Ta，可以應用于改善金屬和合金的附著力

     超聲波清洗機        等離子清洗機               蒸鍍儀                     手套箱

● 注意：產品內部安裝有高壓元件，禁止私自拆裝，帶電移動機體。
● 氣瓶上應安裝減壓閥（設備標配不包括），保證氣體的輸出壓力限制在0.02兆帕以下，以安全使用。
● 濺射頭連接到高電壓。為了安全，操作者必須在關閉設備前裝樣和更換靶
